Elektronische Komponenten für UAVs und unbemannte Systeme

Elektronische Komponenten ermöglichen es unbemannten Systemen in allen Bereichen, eine Vielzahl von Prozessen auszuführen, die für ihr Funktionieren unerlässlich sind, darunter Sensorik, Verarbeitung, Kommunikation und Antrieb. Für Integratoren und Konstrukteure von Plattformen haben Entscheidungen auf Komponentenebene in Bezug auf die Hardware von Drohnen Auswirkungen auf die Zuverlässigkeit des Systems, die Lebensdauer, die Überlebensfähigkeit und die Lebenszykluskosten.

Leistung, Zuverlässigkeit und Auswirkungen auf der Systemebene

Trägheits-, Umwelt- und Positionssensoren von AvioRace

Bei unbemannten Systemen muss die Auswahl der elektronischen Bauteile im Zusammenhang mit den Auswirkungen auf Systemebene betrachtet werden. Ein geringfügig instabiler Stromrichter kann Rauschen in RF-Subsysteme einbringen. Ein unzureichend abgeschirmter Oszillator kann die GNSS-Genauigkeit beeinträchtigen. Thermische Einschränkungen auf der Siliziumebene können die Gesamtlebensdauer einschränken.

Professionelle Ingenieurs- und Designpraxis erfordert die quantitative Bewertung einer Vielzahl von Faktoren, darunter:

• Mittlere Zeit zwischen Ausfällen (MTBF): Wesentlich für die Einsatzplanung und die Wartung der Flotte.
• Derating Margins: Sicherstellen, dass elektrische Komponenten innerhalb ihrer Spannungs- und Stromgrenzen arbeiten.
• Thermische Reserven: Aufrechterhaltung der Leistung bei verschiedenen Einsatzprofilen und Umgebungstemperaturen.
• Schock- und Vibrationstoleranz: Entscheidend für UAV- und UGV-Elektronik, die hohen G-Kräften bei Manövern oder rauem Gelände ausgesetzt ist.
• Elektromagnetische Verträglichkeit (EMC): Abschwächung interner und externer Interferenzen.

Technische Überlegungen für die Bereiche Luft, Land und See

Jeder Einsatzbereich unterliegt bestimmten Beschränkungen, die die Wahl der Komponenten und der elektronischen Hardware bestimmen:

Systeme in der Luft: Sie müssen leicht sein, wenig Strom verbrauchen, in großer Höhe funktionieren und Standards wie DO-160 für die Umweltqualifikation erfüllen.

Bodensysteme: Müssen anhaltende Vibrationen, mechanische Stöße und starke EMI von benachbarten Hochleistungs-Subsystemen wie Antriebsmotoren verkraften.

Maritime und Unterwasserplattformen: Erfordern Korrosionsbeständigkeit, Drucktoleranz und lang anhaltende Dichtigkeit für elektronische Teile.

Ein und derselbe Mikrocontroller oder Leistungsregler kann sich je nach Umgebungsbedingungen sehr unterschiedlich verhalten. Eine bereichsbezogene Bauteilentwicklung ist daher ein wesentlicher Bestandteil des Designs von Systemen für den professionellen Einsatz.

Hauptkategorien von elektronischen Komponenten

Energieverwaltung und -verteilung

microDRIVE LP ESC von Hargrave Technologies

Die Stromversorgungsarchitektur bestimmt die Ausdauer, Sicherheit und elektromagnetische Stabilität der Plattform. Für die Drohnenelektronik ist die Energieeffizienz der wichtigste Faktor für die Flugzeit.

• DC-DC-Wandler: Hocheffiziente Wandler regulieren die Busspannungen der Antriebssysteme, der Nutzlast-Elektronik und der Avionik. Bei UAVs muss die Wahl der Schaltfrequenz sorgfältig gegen EMI-Emissionen und Effizienz abgewogen werden. Eine Isolierung kann für die Integrität der Sensoren und die Eingrenzung von Fehlern erforderlich sein.
• Stromverteilungseinheiten (PDUs): PDUs verwalten Lastpriorisierung, Stromkreisschutz und Fehlerisolierung. In taktischen Plattformen ermöglichen intelligente PDUs die Fernsteuerung der Stromzufuhr und die Erstellung von Zustandsberichten für alle Subsysteme.
• Batteriemanagementsysteme (BMS): BMS-Elektronik überwacht Zellspannung, Temperatur und Ladezustand. Sie sorgen für einen Ausgleich, verhindern eine Überladung oder Tiefentladung und bieten Diagnosetelemetrie. Bei Lithium-basierten Systemen ist die Robustheit des BMS direkt mit der Betriebssicherheit verbunden.
• Elektronische Drehzahlregler (ESCs): Dies sind wichtige Systeme, die die Motordrehzahl und -richtung steuern. Leistungsstarke ESCs verwenden fortschrittliche MOSFETs und spezielle Gate-Treiber, um hohe Stromlasten zu bewältigen und gleichzeitig die Wärmeentwicklung zu minimieren.
• EMI-Filter und Überspannungsschutz: Geräte zur Unterdrückung von Spannungsspitzen und Eingangsfilternetzwerke schützen empfindliche Elektronik vor Lastabfällen, Blitzeinschlägen und motorbedingten Schaltgeräuschen.

Eingebettete Verarbeitung & Steuerelektronik

Verarbeitungssysteme wandeln rohe Sensoreingaben in verwertbare Ausgaben um und dienen als das “Gehirn” der Drohnenhardware.

• Mikroprozessoren (MPUs): MPUs unterstützen übergeordnete Autonomiestacks, Betriebssysteme und Datenverwaltungsfunktionen. Multicore-Architekturen ermöglichen die Trennung zwischen sicherheitskritischen und nicht-kritischen Arbeitslasten.
• FPGAs und SoCs: Feldprogrammierbare Gate-Arrays bieten deterministische, parallele Verarbeitung für Sensorfusion, Protokollverarbeitung und Hochgeschwindigkeits-E/A. System-on-Chip-Bausteine kombinieren programmierbare Logik und Verarbeitungskerne, wodurch die Komplexität auf Boardebene reduziert und die Leiterplattendichte erhöht wird.
• KI-Beschleuniger und Edge Processing Module: Dedizierte neuronale Verarbeitungshardware ermöglicht die Bilderkennung an Bord, die Erkennung von Objekten und die Navigation in Umgebungen, in denen kein GNSS verfügbar ist. Edge Inference reduziert die Latenzzeit und die Anforderungen an die Kommunikationsbandbreite.

Analoge & Mixed-Signal-Komponenten

Analoge Schaltungen sind in unbemannten Hochleistungssystemen nach wie vor unverzichtbar, da sie als Schnittstelle zwischen der physischen und der digitalen Welt fungieren.

• ADCs und DACs: Präzisionswandler bestimmen die Sensorauflösung und die Steuerungstreue. Abtastrate, Linearität und Rauschuntergrenze sind kritische Parameter.
• Signalaufbereitungs-ICs: Diese elektronischen Bauteile verstärken, filtern und skalieren die Sensorausgänge auf nutzbare Spannungsbereiche und bewahren die Signalintegrität vor der Digitalisierung.
• Operationsverstärker: Operationsverstärker werden in großem Umfang zum Filtern, Puffern und in Regelkreisen eingesetzt. Die Auswahl der Operationsverstärker hängt von Bandbreite, Eingangsoffset, Rauschdichte und Temperaturdrift ab.

RF & Kommunikationskomponenten

Zu den UAV-Komponenten, die die Kommunikationsfähigkeit für missionskritische Operationen sicherstellen, gehören unter anderem:

• RF-Transceiver und Front-End-Module: Sie bestimmen die Robustheit der Verbindung und die spektrale Effizienz. Die Qualität der Integration wirkt sich direkt auf die Reichweite und die Anti-Störungsleistung aus.
• Leistungsverstärker und LNAs: Sendeleistungsverstärker müssen Effizienz und Linearität ausgleichen, während rauscharme Verstärker (LNAs) die Empfangsempfindlichkeit erhalten.
• Antennenanpassungsnetzwerke: Eine ordnungsgemäße Impedanzanpassung gewährleistet eine maximale Leistungsübertragung und minimiert die reflektierte Energie.
• GNSS-Module: Präzise GNSS-Empfänger unterstützen Navigation und Zeitmessung. Multi-Konstellationsverfolgung (GPS, GLONASS, Galileo, BeiDou) sowie Anti-Spoofing- und Anti-Jamming-Fähigkeiten sind für den Betrieb in umkämpften Umgebungen unerlässlich.

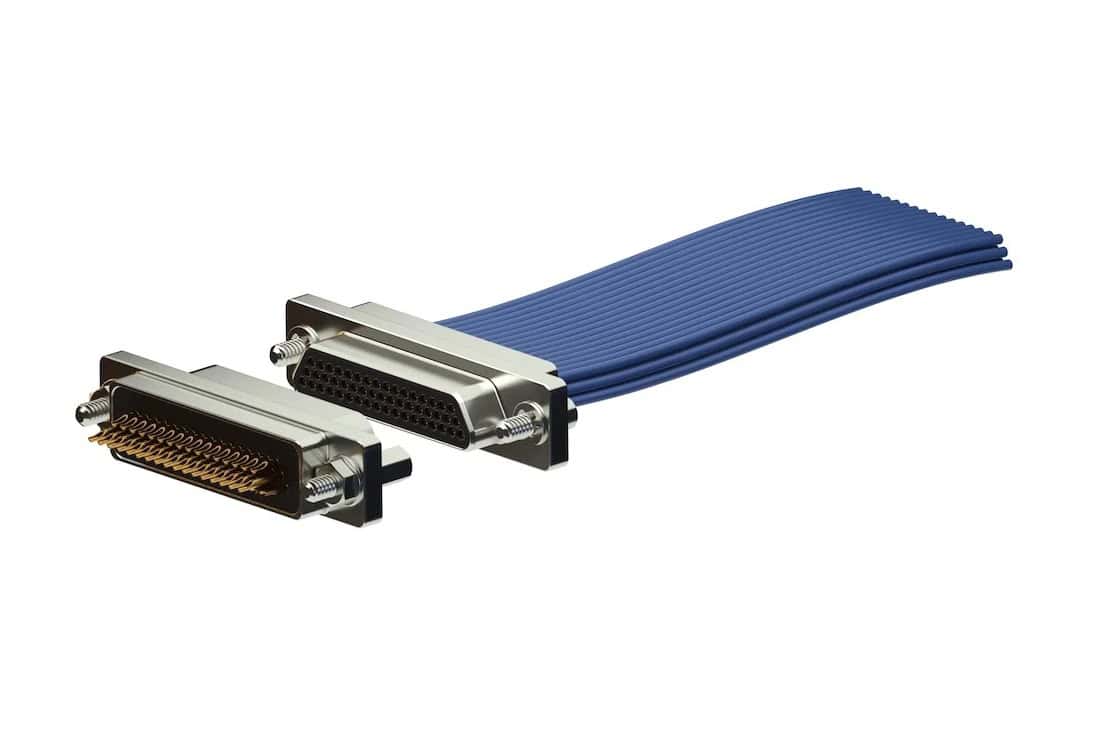

Sensoren und Schnittstellenkomponenten

• IMUs und Inertialsensoren: Diese elektronischen Sensoren bestimmen die Lage und Bewegung der Plattform. Bias-Stabilität und Drift-Charakteristiken wirken sich direkt auf die Navigationsgenauigkeit aus.
• Druck- und Umweltsensoren: Werden für die Höhenbestimmung, Luftdatensysteme und die Umweltüberwachung verwendet.
• Positionsgeber: Sie sorgen für die Rückmeldung der Aktuatoren in Kardanwellen, Steuerflächen und Robotergelenken.
• Schnittstellen-Transceiver: Robuste Transceiver (CAN, RS-485, Ethernet PHY) ermöglichen eine zuverlässige Kommunikation in rauen elektrischen Umgebungen.

Auswahlkriterien und Robustheit

Ökologische Leistung

Die elektronische Hardware muss einem großen Temperaturbereich, ständigen Vibrationen, mechanischen Stößen und vermindertem Druck in der Höhe standhalten. Die Qualifizierungsdaten müssen die realen Einsatzbedingungen widerspiegeln, die anspruchsvoller sind als die Laborbedingungen.

SWaP-Optimierung (Größe, Gewicht und Leistung)

Unbemannte Plattformen sind von Natur aus SWaP-begrenzt. Die Integrationsdichte der Komponenten, die Verpackungstechnologie und die thermische Effizienz wirken sich direkt auf die Nutzlastkapazität und die Lebensdauer aus. Die Wahl von hochintegrierten Elektronikkomponenten kann den Platzbedarf auf den Leiterplatten reduzieren und damit Größe und Gewicht verringern.

Strahlungstoleranz

UAVs in großer Höhe und weltraumnahe Systeme müssen die Auswirkungen von Einzelereignissen (SEU) und der ionisierenden Gesamtdosis (TID) berücksichtigen. Die Auswahl der Komponenten erfordert möglicherweise strahlungstolerante oder strahlungsgehärtete Varianten.

Lebenszyklus-Management und Obsoleszenz-Planung

Die Lebenszyklen von Halbleitern sind oft kürzer als die Lebensspannen von Plattformen. Ingenieure müssen Programme für die Langlebigkeit von Produkten, die Verfügbarkeit von elektronischen Bauteilen aus zweiter Hand und potenzielle Umgestaltungsmöglichkeiten prüfen, um Flottenstillstände aufgrund fehlender Teile zu vermeiden.

Leistungselektronik und Signalintegrität

Hocheffiziente Konvertierung

Hocheffiziente Umwandlungstopologien reduzieren die thermische Belastung des Systems. Bei der Integration von Batterien müssen die Vermeidung eines thermischen Durchgehens und eine ausgeglichene Entladung berücksichtigt werden. Deshalb ist ein hochwertiges BMS eine der wichtigsten Komponenten der Drohne.

PCB-Design und Signalintegrität

Mit zunehmender Sensorbandbreite ist das PCB-Design immer komplexer geworden. Eine kontrollierte Impedanzführung, die Anpassung von Differenzialpaaren und die Integrität des Rückkanals beeinflussen die Leistung direkt. Glasfaserkabel bieten EMI-Immunität für Verbindungen mit hoher Datenrate, während Kupfer für kürzere Entfernungen praktisch bleibt.

Prüfung und Validierung

Umgebungsstress-Screening (HALT/HASS), EMI-Validierung, thermische Simulation und erweiterte Burn-in-Tests identifizieren latente Defekte vor dem Einsatz. Fehleranalyse und Ursachenforschung sind unerlässlich, um die Zuverlässigkeit der Flotte aufrechtzuerhalten und iterative Designs zu verbessern.
